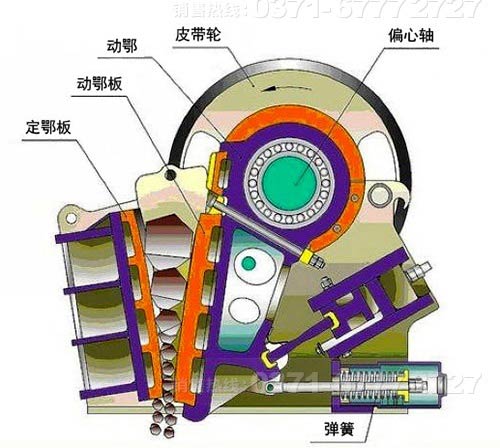

液壓保護顎式破碎機結構是在傳統顎式破碎機的基礎上經過結構優化設計研發出來的新型的破碎設備。液壓保護顎式破碎機要比傳統的破碎設備性能更加穩定、可靠，工作中故障非常低，幾乎為零。不過比較值得一提的是設備的配件結構設計非常特殊，配件布局合理、緊湊、易操作，這是與其破碎設備完全不同的地方。以下為大家講述液壓保護顎式破碎機的配件介紹。

1、機架：液壓保護顎式破碎機有整體機架和組合機架兩種。整體機架一般由鑄件整體鑄造。組合機架用于大型顎式破碎機，大型機的機架需分段鑄成，再用螺栓牢固鏈接成整體，鑄造工藝復雜。

2、顎板和側護板：定顎和動顎都由顎床和顎板組成，顎板是工作部分。定顎的顎床就是機架前壁要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。

3、偏心軸組成：偏心軸是液壓保護顎式破碎機中的傳動部件。偏心軸是破碎機的主軸，受有巨大的彎扭力，采用高碳鋼制造。偏心軸主要由動鄂、偏心軸、軸承、軸承座、皮帶輪等部件組成。

4、破碎腔組成：液壓保護顎式破碎機破碎腔是對物料進行破碎工作零件，其在破碎機中有相當重要的作用。破碎腔工作部分由主要由定鄂板、動鄂板、側襯板、護板等組成。

5、保險裝置：由于機械零件、鐵塊之類較大物體進入破碎腔，或者在排料口附近破碎腔被物料堵塞等原因，會使顎式破碎機產生超負荷現象。此時機器受力急增，因此，必須設置保險裝置以防破碎機意外損壞。

6、潤滑裝置：液壓保護顎式破碎機偏心軸軸承通常采用集中循環潤滑。偏心軸和肘板的支撐面一般采用潤滑脂通過手動油槍給油。動顎的擺角很小，使心軸與軸瓦之間潤滑困難，常在軸瓦底部開若干軸向油溝，中間開一環向油槽使之連通，再用油泵強制注入干黃油進行潤滑。
