反擊錘式破碎機是紅星公司在吸收國內外先進技術基礎上精心設計出的新產品。它利用錘頭產生的沖擊能對物料進行破碎，可用于泛建材、礦石破碎、鐵路、高速公路、能源，交通、能源、水泥、礦山、化工等行業中用來中細碎物料。紅星生產的該設備，無論是在生產能力還是使用壽命上都是高的，對設備感興趣可以隨時聯系進行咨詢。

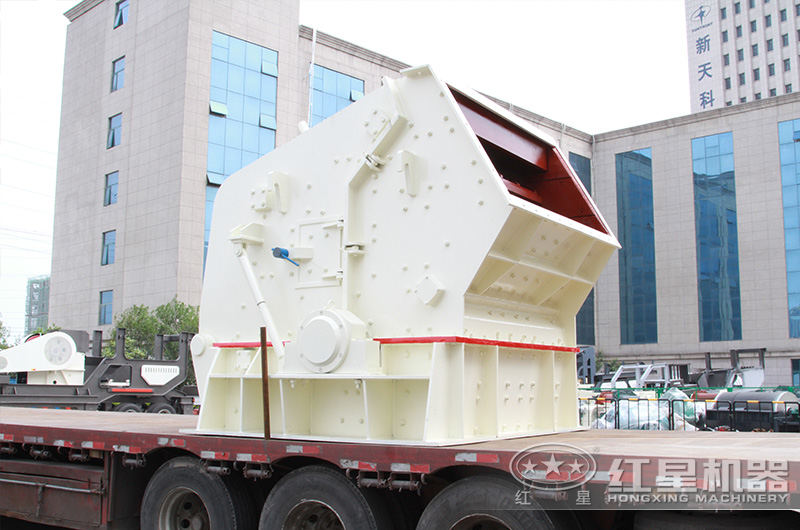

反擊錘式破碎機工作現場

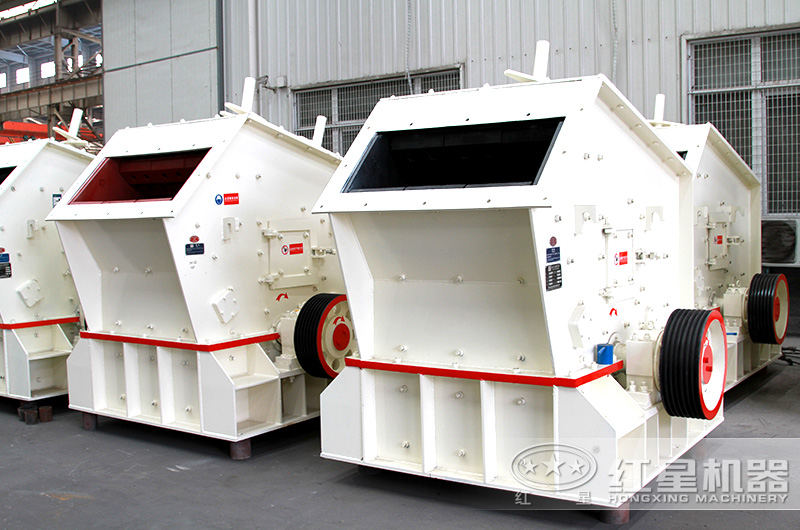

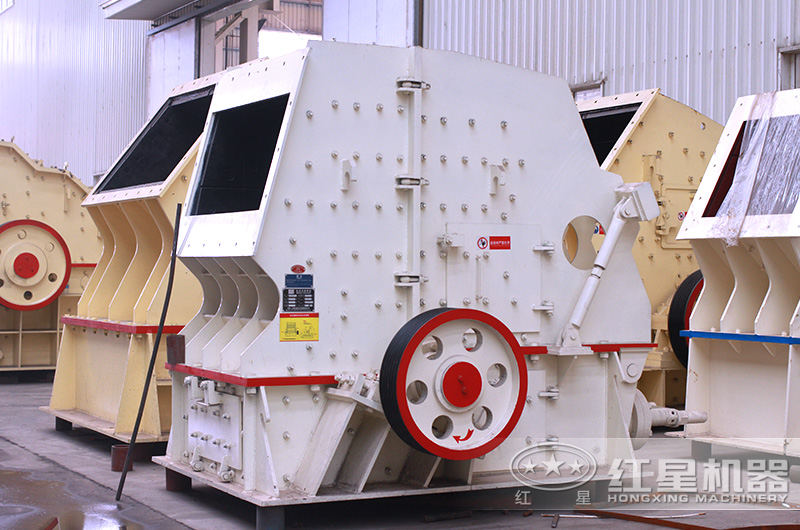

圖片實拍

在線咨詢     定制生產

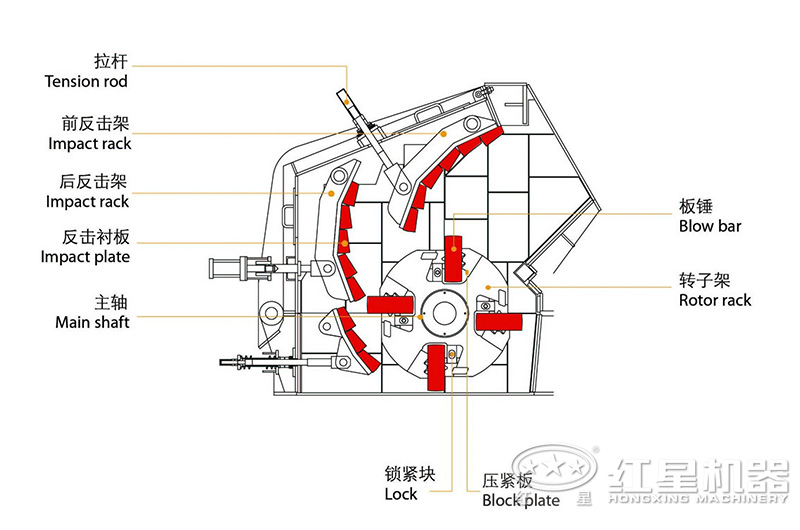

結構介紹

主要由錘頭轉子、機殼兩部分組成，錘頭轉子部分由錘頭、轉軸、轉盤、皮帶輪、飛輪、軸承等零部件組成。錘頭活動地鉸接在轉子的轉盤上，轉軸連同轉盤支撐在機殼兩側滾動軸承座上，轉軸的一端裝有飛輪起到平衡作用，另一端裝有皮帶輪通過傳動三角帶與電機連接；機殼采用鋼板焊接而成，主要由進料斗、上部機殼、下部機殼、活動機殼組成，機殼內壁鑲有錳鋼襯板，起保護作用。

工作原理

1、進料

物料是利用高速旋轉的板錘錘擊進入破碎區域，并受到板錘的高速?zèng)_擊而破碎，物料在設定的流道內沿第一、第二反擊板經一定時間一定長度的反復沖擊路線使物料破碎。

2、破碎

破碎的力來自兩方面，一方面是物料間的互相碰擊產生的作用力。另一方面，物料受到板錘的打擊、與反擊板的沖擊產生的力，這些力共同作用物料，使物料不斷產生裂縫，松散而致粉碎。當物料粒度小于反擊板與板錘之間的縫隙時，就被卸出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。

3、排料

最后，則是篩分排出物料，物料不端地沿其本身的界面和自然裂隙產生裂紋、疏松而被破碎并隨之進入蓖板工作區。粒徑合格后的物料通過蓖板5排出。個別較大的料塊在蓖板工作區繼續受到錘頭的沖擊或研磨而再破碎，直至物料的粒度小于反擊板與打擊板之間的間隙時即可被卸出。

性能優勢

1、不怕濕，不堵塞

反擊錘式破碎機的進料溜槽和反擊板可配備加熱裝置，這樣在處理物料含水量過大時可以防止物料的粘結，可以有效處理含濕量較大的物料，防止破碎機的堵塞現象。該機設計沒有篩網篦底，不存在糊堵篩板的問題，更不存在細粉不能及時排出，重復粉碎的問題。

2、出料粒度可調

出料粒度可通過多種方式調節，如調節轉子速度、調節反擊板和研磨腔的間隙等。間隙調節可通過機械式或液壓式進行調節，采用液壓調節系統可方便地通過就地操作按鈕或運程控制系統完成間隙的調整。

反擊板坡度設計

為了讓物料充分被破碎，在設計反擊板時應有一定的傾斜角度，反擊板傾斜后，機內的容積增大，提高看生產率。當然傾斜角不能過大，根據經驗，傾斜角度一般為30度，反擊板本身不厚，但是為了防止反擊板斷裂，要在下面加固一層厚厚的鑄鐵。
